Free Style Route



предназначен для вычисления точной, оптимальной


Этап 3. Корректор FreeStyle предназначен для вычисления точной, оптимальной формы печатных проводников [Скорректировать расположение элементов]. Результирующие проводники огибают препятствия с необходимыми зазорами по дугам окружностей, а с одной дуги на другую переходят вдоль отрезков прямых. Таким образом, суммарная длина проводников становится минимальной  для заданной топологии (относительного расположения).

Заключительным этапом работы над проектом в системе FreeStyle Router является создание pdf-файла [Создание .PDF – файла в стиле ‘FSR’]. Pdf-файл является файлом обмена между различными САПР, благодаря чему полученные результаты могут в дальнейшем использоваться и другими системами, в частности системой PCAD.



Рассмотрим основные требования к оборудованию:

·           IBM PC или совместимый компьютер;

·           Математический сопроцессор;

·           Жесткий диск;

·           Свободной оперативной памяти не менее 550 Кб (Conventional);

·           Видеоадаптер VGA или совместимый с ним;

·           Манипулятор «мышь», совместимый с Microsoft Mouse;

·           Операционная система MS-DOS ver. 5.0 или старше, либо любая другая  поддерживающая сессии DOS.

Комплекс тестировался и показал себя работоспособным на платформах:

·          MS-DOS ver. 5-7;



·          OS/2 v3, сессия DOS;

·          Windows’95, сессия DOS;

·          Windows NT v 4.0, сессия DOS.

Объем памяти на жестком диске составляет:

Исполняемые файлы, содержащиеся в каталоге BIN - 2.5 Мб



Система FreeStyle Router предназначена для проектирования двухслойных ПП аналоговых, цифровых и аналогово-цифровых устройств.

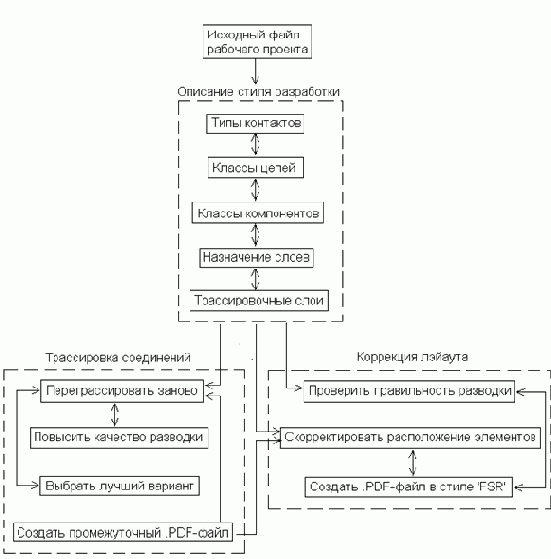

Обработка печатных плат в системе состоит из трех основных этапов: определение стиля разработки, трассировка соединений и коррекция лэйаута. Рассмотрим структурную схему системы.

Этап 1. Перед тем как приступить к началу непосредственной работы над проектом, необходимо определить стиль разработки. Под стилем разработки понимаются некоторые соглашения, принимаемые для адаптации системы трассировки FreeStyle Router к внешней САПР, в частности PCAD. Здесь описываются параметры, не заданные или не полностью заданные в .pdf - файле: форма контактных площадок, ширина проводников и величина зазоров, шаг перемещения элементов при их движении и др.

Этап 2. Система FreeStyle Router

включает в себя высокопроизводительный бессеточный трассировщик печатных плат SpeedWay [Перетрассировать заново]. 100%-ая разводка цепей достигается примерно за 1-2 секунды. Разведены будут все связи, даже если для этого придется нарушить некоторые технологические ограничения. К этому моменту длина проводников обычно бывает существенно меньше, чем результаты PCAD, но число переходных отверстий может быть несколько большим.

Для повышения качества разводки выполняется процесс оптимизации. Наибольший вклад в оптимизацию вносит алгоритм глобальной минимизации числа переходов проводников из слоя в слой. Алгоритм уникален, он имеет теоретически минимальное число операций, что позволяет для текущей совмещенной топологии  проводников менее чем за одну секунду точно минимизировать число переходных отверстий.

Система автоматически отбирает наиболее удачные варианты разводки и сохраняет их под именами vvv_lll. fsb, где vvv - число переходных отверстий, а lll - суммарная длина проводников в сантиметрах [Выбрать лучший вариант].

Поскольку построение соединений в системе FreeStyle Router основано на разбиении монтажного пространства на треугольники (триангуляция) форма проводников на этапе трассировки определяется лишь приближённо, проводники имеют форму ломаных линий. Окончательная форма проводников рассчитывается на этапе коррекции. Однако для этого необходимо преобразовать файл из формата FSB в формат PDIF при помощи команды [Создать промежуточный .pdf – файл].




Всего                                                                                - 3.0 Мб

Приведем в заключение основные характеристики трассировщика SpeedWay:

·          Компонентов                                                                  1000

·          Контактов                                                                       2000

·          Цепей                                                                                500

·          Классов цепей                                                                   500

·          Сигнальных слоев                                                                 2

·          Размер платы                                                        0.6м х 0.6м

·         Точность                                                                     0.1 мкм

Корректор FreeStyle Route:

·          Компонентов                                                                  1000

·          Контактов                                                                       5000

·          Цепей                                                                             32000

·          Классов цепей                                                                     20

·          Сигнальных слоев                                                               32

·          Размер платы                                                      300м х 300м

·         Точность                                                                     0.1 мкм
